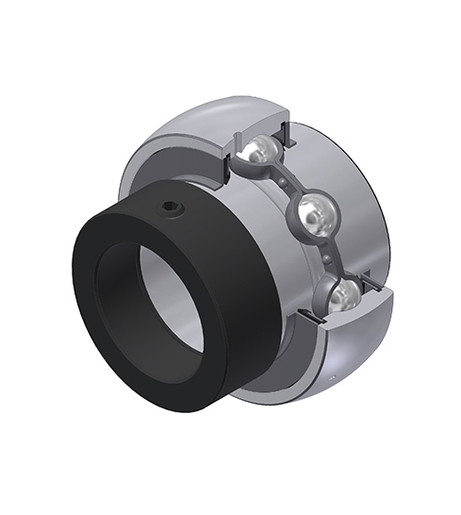

Sferyczna średnica zewnętrzna, mocowanie przez mimośrodowy pierścień mocujący, uszczelka z odrzutnikiem
Łożyska samonastawne są oferowane z różnymi akcesoriami mocującymi ułatwiającymi montaż
Zaloguj
Dodaj do koszykaDo pobrania
Brak dokumentów

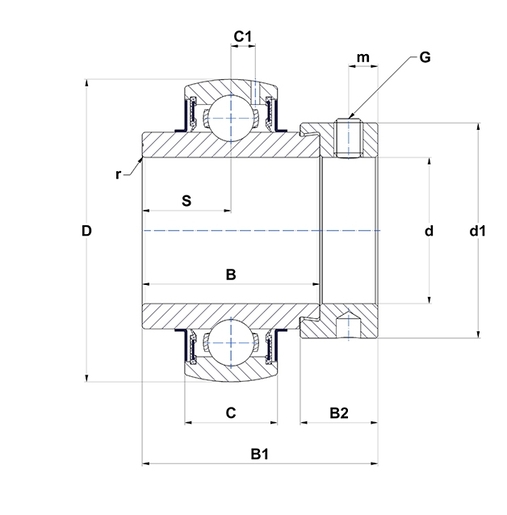

WYMIARY PRODUKTU | |
---|---|
Marka | SNR |
B - Szerokość Pierścienia Wewnętrznego | 65,1 mm |
B1 - Szerokość całkowita Pierścień wewnętrzny | 85,7 mm |
B2 - Szerokość Mimośrodowy kołnierz zabezpieczający/nakrętka | 27 mm |
C - Szerokość pierścienia zewnętrznego | 38 mm |
C1 - Odległość środka OR do środka strefy smarowania | 12,1 mm |
d - Średnica wału | 65 mm |
d1 - zewnętrzna średnica mimośrodu. Zamek. kołnierz / nakrętka tulei wciąganej | 97 mm |
D - Średnica zewnętrzna OR | 140 mm |
G - Ustaw rozmiar śruby | M12x1,25 |
m - Odległość do śruby ustalającej | 11,5 mm |
r - Pierścień wewnętrzny promienia | 2 |
S - Odległość czoła do środka łożyska | 32,5 mm |
f0 - Współczynnik | 13.2 |
SW - Rozmiar klucza | 6 mm |
WYDAJNOŚĆ PRODUKTU | |
---|---|
C - Ocena nośności dynamicznej | 93,86 kN |
C0 - Ocena nośności statycznej | 60,5 kN |
Minimalna temperatura pracy | -20 °C |
Maksymalna temperatura pracy | 100 °C |
INNE FUNKCJE | |
---|---|
Waga | 3,66 kg |
Zalecane momenty dokręcania dla zestawu śrub | 33 N-m |
CZĘSTOTLIWOŚCI ŁOŻYSK | |
---|---|
BPFO - Częstotliwość własna B.E. (60 rpm) | 3,071 Hz |
BPFI - Częstotliwość własna B.I. (60 rpm) | 4,929 Hz |
FTF - Częstotliwość własna kosza (60 rpm) | 0,384 Hz |
BSF - Częstotliwość własna elementów tocznych (60 rpm) | 4,072 Hz |
