EXF213L3COE - SNR

EXF213L3COE

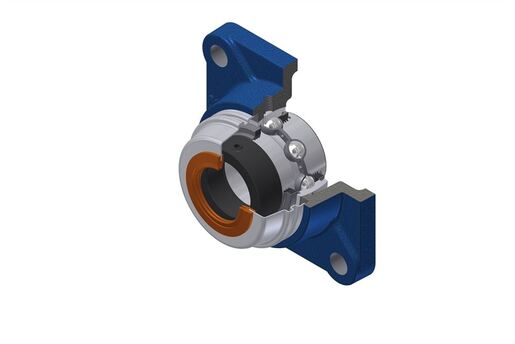

Oprawa żeliwna, łożysko kulkowe z mimośrodowym pierścieniem mocującym, uszczelka z potrójną wargą

Zespoły łożyskowe samonastawne są dostępne w oprawach o różnym typie montażu wykonanych z żeliwa, stali nierdzewnej lub plastiku.

Do pobrania

Dane techniczne

KitTen kit zawiera następującą(e) referencję(e) - EX213G2L3 - SCOE213-65 - F213N
Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

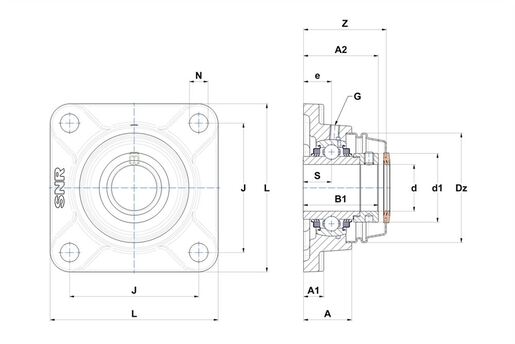

WYMIARY PRODUKTU

A - Wysokość obudowy 50 mm
A1 - Wysokość stopy obudowy / wysokość kołnierza 22 mm
A2 - Całkowita wysokość od powierzchni montażowej 81,6 mm
B - Szerokość Pierścienia Wewnętrznego 68,2 mm
B1 - Szerokość całkowita IR (z ekscent. kołnierzem blokującym / tuleją ciąganej) 85,7 mm
d - Średnica wału 65 mm
d1 - zewnętrzna średnica mimośrodu. Zamek. kołnierz / nakrętka tulei wciąganej 86 mm
Dz - średnica zewnętrzna pokrywy 132 mm
e - Odległość powierzchni montażowej od środka łożyska 30 mm
G - Smarownica M6x1
J - Odległość otworów montażowych 149 mm
L - Szerokość / średnica obudowy 187 mm
N - Wymiar otworu montażowego 19 mm
S - Dystans od czoła pierścienia wewnętrznego do osi bieżni 34,1 mm
Z - Szerokość nad pokrywami 88,9 mm
Marka SNR
Product classification image

WYDAJNOŚĆ PRODUKTU

C - Ocena nośności dynamicznej 57,2 kN
C0 - Ocena nośności statycznej 40 kN
Minimalna temperatura pracy -20 °C
Maksymalna temperatura pracy 100 °C

INNE FUNKCJE

Waga 6,194 kg
Zalecane momenty dokręcania dla zestawu śrub 22 N-m
