EXFE209NL3 - SNR

EXFE209NL3

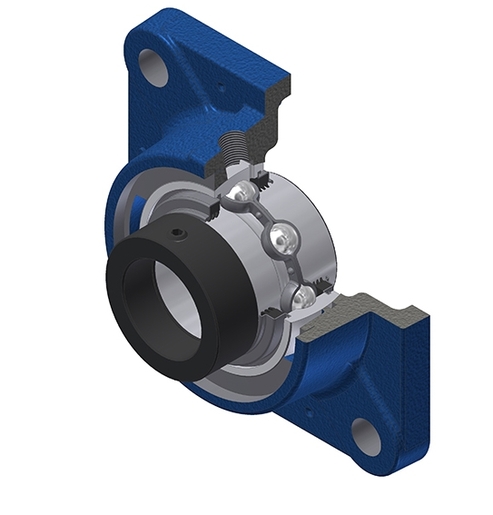

Oprawa żeliwna, łożysko kulkowe z mimośrodowym pierścieniem mocującym, uszczelka z potrójną wargą

Zespoły łożyskowe samonastawne są dostępne w oprawach o różnym typie montażu wykonanych z żeliwa, stali nierdzewnej lub plastiku.

Do pobrania

Dane techniczne

KitTen kit zawiera następującą(e) referencję(e) - EX209G2L3 - FE209N
Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami

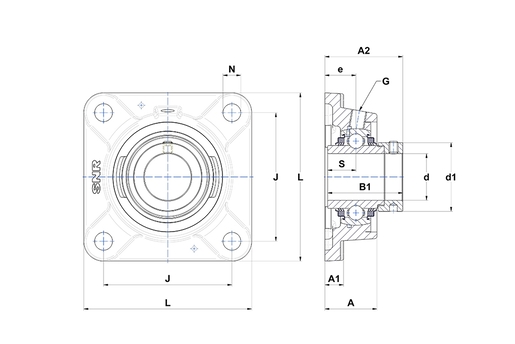

WYMIARY PRODUKTU
MarkaSNR
A - Wysokość obudowy40 mm
A1 - Wysokość stopy obudowy / wysokość kołnierza13 mm
A2 - Całkowita wysokość od powierzchni montażowej58,9 mm
B - Szerokość Pierścienia Wewnętrznego42,8 mm
B1 - Szerokość całkowita Pierścień wewnętrzny56,3 mm
d - Średnica wału45 mm
d1 - zewnętrzna średnica mimośrodu. Zamek. kołnierz / nakrętka tulei wciąganej62 mm
e - Odległość powierzchni montażowej od środka łożyska24 mm
G - SmarownicaR1/8"
J - Odległość otworów montażowych105 mm
L - Szerokość / średnica obudowy137 mm
N - Wymiar otworu montażowego14 mm
S - Odległość czoła do środka łożyska21,4 mm
Product classification image
WYDAJNOŚĆ PRODUKTU
C - Ocena nośności dynamicznej31,85 kN
C0 - Ocena nośności statycznej20,8 kN
Minimalna temperatura pracy-20 °C
Maksymalna temperatura pracy100 °C
INNE FUNKCJE
Waga2,38 kg
Zalecane momenty dokręcania dla zestawu śrub11,5 N-m
