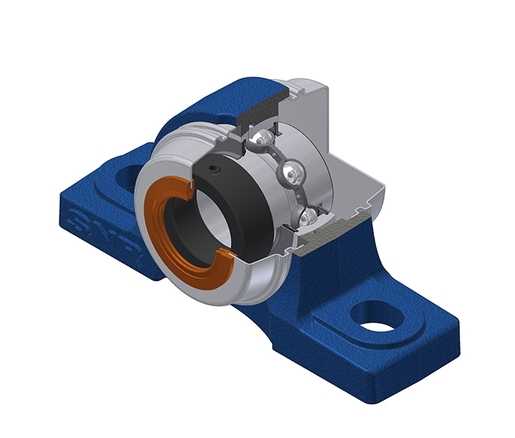

Oprawa żeliwna, łożysko kulkowe z mimośrodowym pierścieniem mocującym, uszczelka z odrzutnikiem.

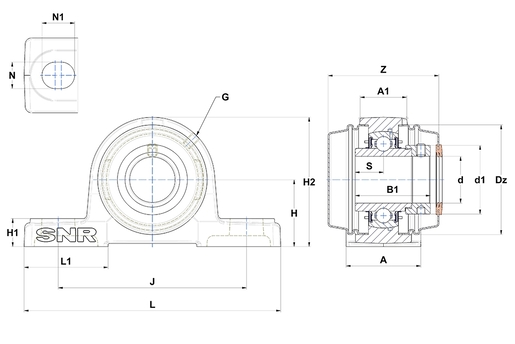

Na rysunku przedstawiono zespoły łożyskowe z jedną otwartą i jedną zamkniętą pokrywą. Wybrany przez Ciebie produkt wyposażony jest w dwie otwarte pokrywy.
Zespoły łożyskowe samonastawne są dostępne w oprawach o różnym typie montażu wykonanych z żeliwa, stali nierdzewnej lub plastiku.
Dane techniczne
| WYMIARY PRODUKTU | |
|---|---|
| Marka | SNR |
| A - Szerokość obudowy | 38 mm |
| A1 - Szerokość górnej części obudowy | 22 mm |
| B - Szerokość Pierścienia Wewnętrznego | 34 mm |
| d - Średnica wału | 17 mm |
| d1 - zewnętrzna średnica mimośrodu. Zamek. kołnierz / nakrętka tulei wciąganej | 32,4 mm |
| Dz - średnica zewnętrzna pokrywy | 54 mm |
| G - Smarownica | M6x1 |
| H - Odległość podstawy montażowej od kulistej linii środkowej. siedzisko śr. | 33,3 mm |
| H1 - Wysokość stopy obudowy | 15 mm |
| H2 - Wysokość obudowy | 65 mm |
| J - Odległość otworów montażowych | 95 mm |
| L - Długość obudowy | 127 mm |
| L1 - Długość stopy obudowy | 42 mm |
| N - Wymiar otworu montażowego | 13 mm |
| N1 - Długość otworu montażowego | 19 mm |
| S - Odległość czoła do środka łożyska | 17 mm |
| Z - Szerokość nad pokrywami | 63,4 mm |
| WYDAJNOŚĆ PRODUKTU | |
|---|---|
| C - Ocena nośności dynamicznej | 12,8 kN |
| C0 - Ocena nośności statycznej | 6,65 kN |
| Minimalna temperatura pracy | -20 °C |
| Maksymalna temperatura pracy | 100 °C |
| INNE FUNKCJE | |
|---|---|
| Waga | 0,826 kg |
| Zalecane momenty dokręcania dla zestawu śrub | 5,5 N-m |
