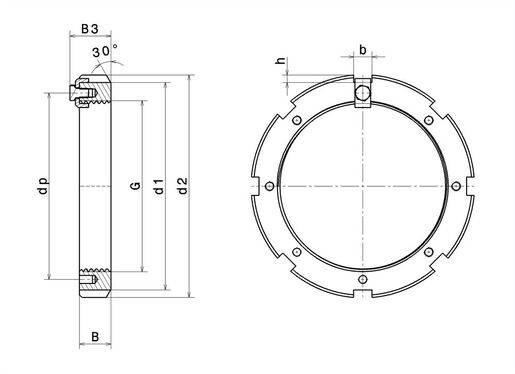

WYMIARY PRODUKTU | |
---|---|
Marka | SNR |
G - Oznaczenie gwintu | Tr340X5 |
d2 - Średnica zewnętrzna nakrętki zabezpieczającej | 400 mm |
B - Szerokość nakrętki | 45 mm |
d1 - Średnica zewnętrzna powierzchni blokującej nakrętki | 376 mm |
Kąt sfazowania nakrętki | 30 ° |
b - Szerokość nacięcia | 24 mm |
h - Głębokość nacięcia | 12 mm |
dP - DŚrednica zewnętrzna nakrętki zabezpieczającej | 356 mm |
Waga | 11,7 kg |
CHARAKTERYSTYKA TECHNICZNA | |
---|---|
Oznaczenie powiązanego urządzenia blokującego | MS3064 |
