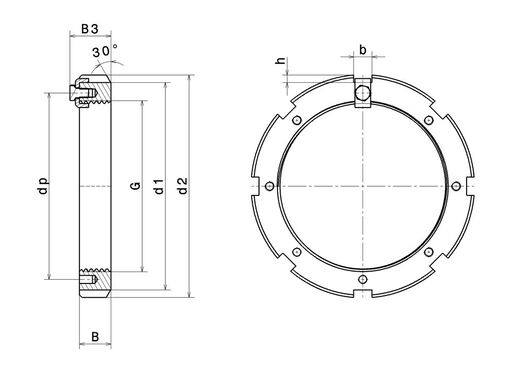

WYMIARY PRODUKTU | |
---|---|
Marka | SNR |
G - Oznaczenie gwintu | Tr500X5 |
d2 - Średnica zewnętrzna nakrętki zabezpieczającej | 630 mm |
B - Szerokość nakrętki | 80 mm |
d1 - Średnica zewnętrzna powierzchni blokującej nakrętki | 580 mm |
Kąt sfazowania nakrętki | 30 ° |
b - Szerokość nacięcia | 40 mm |
h - Głębokość nacięcia | 23 mm |
dP - DŚrednica zewnętrzna nakrętki zabezpieczającej | 540 mm |
Waga | 63,1 kg |
CHARAKTERYSTYKA TECHNICZNA | |
---|---|
Oznaczenie powiązanego urządzenia blokującego | MS31/500 |
