MR162416 - NTN

MR162416

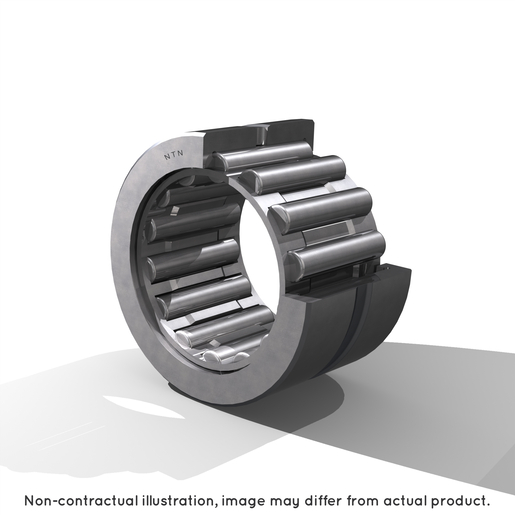

Łożysko igiełkowe, pierścień masywny, bez pierścienia wewnętrznego, dwa obrzeża, otwór smarowy, wymiary calowe

Do pobrania

Plik 3D

Dane techniczne

Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
WYMIARY PRODUKTU
Fw - średnica pod rolkami25,4 mm
D - Średnica zewnętrzna38,1 mm
C - Szerokość pierścienia cienkościennego lub zewnętrznego25,4 mm
rs - Minimalny promień zaokrąglenia1 mm
Otwór smarowania na pierścienia zewnętrznegoTak
k - Średnica otworu2,5 mm
Klasa luzu promieniowegoCN
Klasa dokładnościP0
Waga0,091 kg
MarkaNTN
Product classification image
WYDAJNOŚĆ PRODUKTU
Cr - Ocena obciążenia dynamicznego29,5 kN
C0r - Ocena obciążenia statycznego38,5 kN
Nlim - Prędkość graniczna smarowania smarem11000 tr/min
Nlim - Prędkość graniczna smarowania olejem16000 tr/min
Tmin - Min czas pracy-20 °C
Tmax - Maks temperatura pracy120 °C
BEARING FREQUENCIES
BPFO - Częstotliwość własna B.E. (60 obr./min)6,048 Hz
BPFI - Częstotliwość własna B.I. (60 obr./min)7,952 Hz
FTF - Częstotliwość własna kosza (60 obr./min)0,432 Hz
BSF - Częstotliwość własna elementów tocznych (60 obr./min)7,214 Hz
WYMIARY OTOCZENIA CZĘŚCI
Da max - Maksymalna średnica ramienia OR33 mm
ras max - Maksymalny promień zaokrąglenia wału i obudowy1 mm
