N217 - NTN

N217

Łożysko walcowe jednorzędowe, pozycja swobodna, rozłączne, koszyk blaszany

Łożysko walcowe jednorzędowe może przenosić bardzo wysokie obciążenia promieniowe. Standardowe gamy ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) są dostępne z różnymi rodzajami koszyków, średnic otworów i pierścieni.

Do pobrania

Plik 3D

Dane techniczne

Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

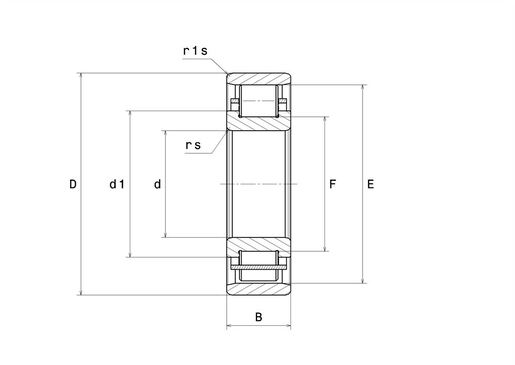

WYMIARY PRODUKTU

d - Średnica wewnętrzna 85 mm
D - Średnica zewnętrzna 150 mm
B - Szerokość łożyska/ pierścienia wewnętrznego 28 mm
E - Średnica górnej rolki 133,8 mm
F - Średnica pod rolką 101,8 mm
d1 - Średnica zewnętrzna kołnierza IR 108,2 mm
rs - Minimalny promień zaokrąglenia 2 mm
r1s - Minimalny promień zaokrąglenia 2 mm
Klasa luzu promieniowego CN
Waga 1,83 kg
Marka NTN
Product classification image

WYDAJNOŚĆ PRODUKTU

C - Nośność dynamiczna 134 kN
C0 - Nośność statyczna 140 kN
Cu - Obciążenie graniczne przy zmęczeniu 16,3 kN
Nlim - Prędkość graniczna smarowania olejem 5300 tr/min
Nlim - Prędkość graniczna smarowania smarem 4500 tr/min
Tmin - Min czas pracy -40 °C
Tmax - Maks temperatura pracy 120 °C
FTF - Częstotliwość własna kosza (60 obr./min) 0,432 Hz
BSF - Częstotliwość własna elementów tocznych (60 obr./min) 7,227 Hz
BPFO - Częstotliwość własna B.E. (60 obr./min) 6,913 Hz
BPFI - Częstotliwość własna B.I. (60 obr./min) 9,087 Hz

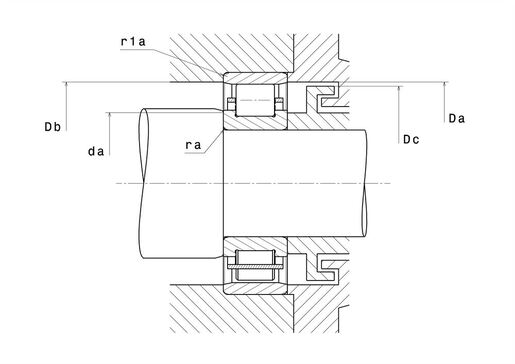

WYMIARY OTOCZENIA CZĘŚCI

da min - Minimalna średnica ramienia IR 94 mm
Da max - Maksymalna średnica ramienia OR 141 mm
Db min - minimalna średnica wewnętrznego kołnierza obudowy 136,6 mm
Dc max - Maksymalna średnica GO pierścienia zewnętrznego 131,6 mm
ra max - Maksymalny promień zaokrąglenia 2 mm
r1a - Max promień zaaokrąglenia 2 mm
Product classification image
Calcul factors image
