NA4828 - NTN

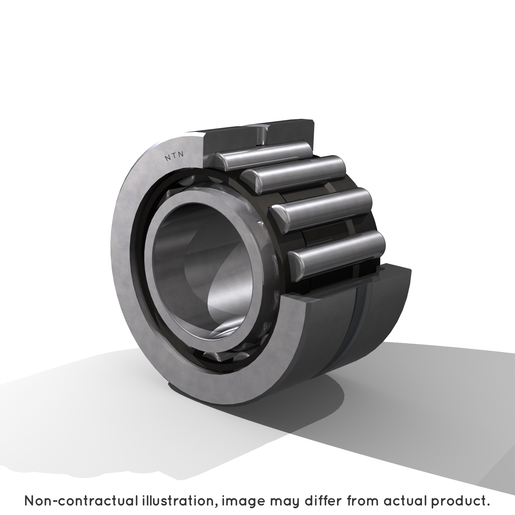

NA4828

Łożysko igiełkowe, pierścienie masywne, z pierścieniem wewnętrznym, dwa obrzeża

Do pobrania

Plik 3D

Dane techniczne

Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

WYMIARY PRODUKTU

d - Średnica wewnętrzna 140 mm
D - Średnica zewnętrzna 175 mm
C - Szerokość pierścienia cienkościennego lub zewnętrznego 35 mm
F - Średnica pod rolką 155 mm
rs - Minimalny promień zaokrąglenia 1,1 mm
s - Maksymalne przesunięcie osiowe 1 mm
Otwór smarowania na pierścienia zewnętrznego Tak
k - Średnica otworu 3,5 mm
Otwór smarowania na pierścienia wewnętrznego Nie
Klasa luzu promieniowego CN
Klasa dokładności P0
Waga 1,82 kg
Marka NTN
Product classification image

WYDAJNOŚĆ PRODUKTU

Cr - Ocena obciążenia dynamicznego 121 kN
C0r - Ocena obciążenia statycznego 315 kN
Nlim - Prędkość graniczna smarowania smarem 1700 tr/min
Nlim - Prędkość graniczna smarowania olejem 2600 tr/min
Tmin - Min czas pracy -20 °C
Tmax - Maks temperatura pracy 120 °C

WYMIARY OTOCZENIA CZĘŚCI

da min - Minimalna średnica ramienia IR 146,5 mm
Da max - Maksymalna średnica ramienia OR 168,5 mm
ras max - Maksymalny promień zaokrąglenia wału i obudowy 1 mm
