NF217 - NTN

NF217

Łożysko walcowe jednorzędowe może przenosić bardzo wysokie obciążenia promieniowe. Standardowe gamy ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) są dostępne z różnymi rodzajami koszyków, średnic otworów i pierścieni.

Do pobrania

Plik 3D

Dane techniczne

Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

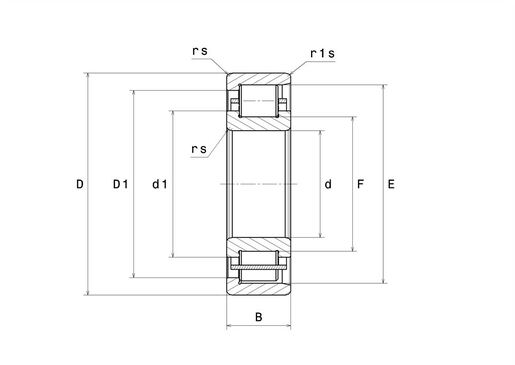

WYMIARY PRODUKTU

d 85 mm
D 150 mm
B 28 mm
E 136,5 mm
F 100,5 mm
d1 108,2 mm
rNs min 2 mm
rs min 2 mm
Klasa luzu promieniowego CN
Marka NTN
Product classification image

WYDAJNOŚĆ PRODUKTU

Nośność dynamiczna (C) 134 kN
Nośność statyczna (C0) 140 kN
Obciążenie graniczne przy zmęczeniu (Cu) 16,3 kN
Prędkość graniczna smarowania olejem 5800 tr/min
Prędkość graniczna smarowania smarem 4100 tr/min

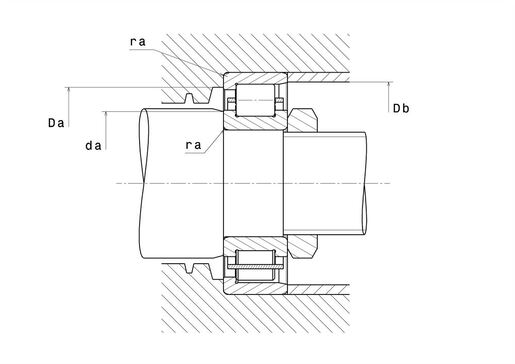

WYMIARY OTOCZENIA CZĘŚCI

da min 94 mm
dc min 104 mm
Da max 141 mm
Db min 138 mm
ra max 2 mm
r1a max 2 mm
Product classification image
Calcul factors image
