Łożysko walcowe jednorzędowe, pozycja swobodna, rozłączne, koszyk poliamidowy
Łożysko walcowe jednorzędowe może przenosić bardzo wysokie obciążenia promieniowe. Standardowe gamy ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) są dostępne z różnymi rodzajami koszyków, średnic otworów i pierścieni.
Plik 3D
Dane techniczne

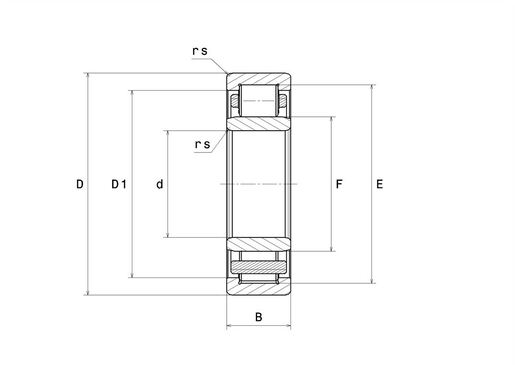

| WYMIARY PRODUKTU | |
|---|---|
| Marka | SNR |
| d - Średnica wewnętrzna | 45 mm |
| D - Średnica zewnętrzna | 85 mm |
| B - Szerokość łożyska/ pierścienia wewnętrznego | 19 mm |
| E - Średnica górnej rolki | 76,5 mm |
| F - Średnica pod rolką | 54,5 mm |
| D1 - Średnica wewnętrzna kołnierza OR | 73,3 mm |
| rs - Minimalny promień zaokrąglenia | 1,1 mm |
| r1s - Minimalny promień zaokrąglenia | 1,1 mm |
| Klasa luzu promieniowego | C3 |
| Waga | 0,434 kg |
| WYDAJNOŚĆ PRODUKTU | |
|---|---|
| C - Nośność dynamiczna | 64,8 kN |
| C0 - Nośność statyczna | 68,9 kN |
| Cu - Obciążenie graniczne przy zmęczeniu | 8,4 kN |
| Nref - Referencyjna prędkość termiczna | 6900 tr/min |
| Nlim - mechaniczna prędkość graniczna | 9900 tr/min |
| Nlim - Prędkość graniczna smarowania olejem | 8100 tr/min |
| Nlim - Prędkość graniczna smarowania smarem | 6700 tr/min |
| Tmin - Min czas pracy | -20 °C |
| Tmax - Maks temperatura pracy | 120 °C |
| CZĘSTOTLIWOŚCI ŁOŻYSK | |
|---|---|
| BPFO - Częstotliwość własna B.E. (60 rpm) | 6,24 Hz |
| BPFI - Częstotliwość własna B.I. (60 rpm) | 8,76 Hz |
| FTF - Częstotliwość własna kosza (60 rpm) | 0,416 Hz |
| BSF - Częstotliwość własna elementów tocznych (60 rpm) | 5,787 Hz |

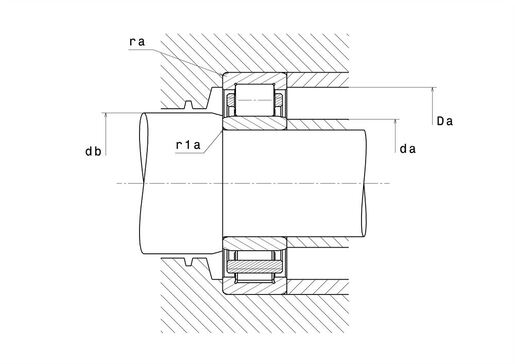

| WYMIARY OTOCZENIA CZĘŚCI | |
|---|---|
| da min - Minimalna średnica ramienia IR | 51,5 mm |
| da max - Maksymalna średnica kołnierza wału | 54 mm |
| Da max - Maksymalna średnica ramienia OR | 78,5 mm |
| ra max - Maksymalny promień zaokrąglenia | 1 mm |
| r1a - Max promień zaaokrąglenia | 1 mm |
