Łożyska walcowe jednorzędowe

NU408 - NTN

NU408
NU408
NU408
NU408

Łożysko walcowe jednorzędowe, pozycja swobodna, rozłączne, koszyk blaszany

Łożysko walcowe jednorzędowe może przenosić bardzo wysokie obciążenia promieniowe. Standardowe gamy ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) są dostępne z różnymi rodzajami koszyków, średnic otworów i pierścieni.

Documentation

Product information

WYMIARY PRODUKTU
MarkaNTN
d - Średnica wewnętrzna40 mm
D - Średnica zewnętrzna110 mm
B - Szerokość łożyska/ pierścienia wewnętrznego27 mm
E - Średnica górnej rolki92 mm
F - Średnica pod rolką58 mm
rs - Minimalny promień zaokrąglenia2 mm
r1s - Minimalny promień zaokrąglenia2 mm
Klasa luzu promieniowegoCN
Waga1,3 kg
undefined
WYDAJNOŚĆ PRODUKTU
C - Nośność dynamiczna106 kN
C0 - Nośność statyczna89 kN
Cu - Obciążenie graniczne przy zmęczeniu10,9 kN
N lim - Prędkość graniczna smarowania olejem6700 tr/min
N lim - Prędkość graniczna smarowania smarem5700 tr/min
Tmin - Min czas pracy-40 °C
Tmax - Maks temperatura pracy120 °C

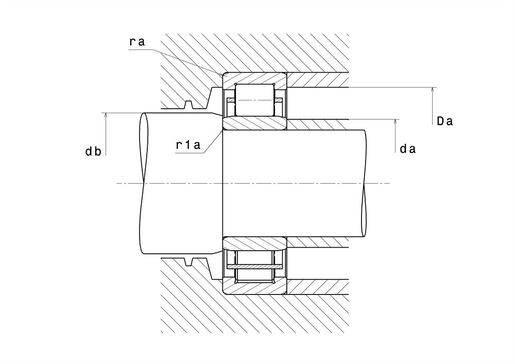

WYMIARY OTOCZENIA CZĘŚCI
da min - Minimalna średnica ramienia IR49 mm
da max - Maksymalna średnica kołnierza wału57 mm
db min - Minimalna średnica pierścienia wewnętrznego GO60 mm
Da max - Maksymalna średnica ramienia OR101 mm
ra max - Maksymalny promień zaokrąglenia2 mm
r1a - Max promień zaaokrąglenia2 mm
undefined
