Łożysko walcowe jednorzędowe, pozycja swobodna, rozłączne, koszyk blaszany
Łożysko walcowe jednorzędowe może przenosić bardzo wysokie obciążenia promieniowe. Standardowe gamy ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) są dostępne z różnymi rodzajami koszyków, średnic otworów i pierścieni.
Zaloguj
Dodaj do koszykaDocumentation
Product information
| WYMIARY PRODUKTU | |
|---|---|
| Marka | NTN |
| d - Średnica wewnętrzna | 50 mm |
| D - Średnica zewnętrzna | 130 mm |
| B - Szerokość łożyska/ pierścienia wewnętrznego | 31 mm |
| E - Średnica górnej rolki | 110,8 mm |
| F - Średnica pod rolką | 70,8 mm |
| rs - Minimalny promień zaokrąglenia | 2,1 mm |
| r1s - Minimalny promień zaokrąglenia | 2,1 mm |
| Klasa luzu promieniowego | CN |
| Waga | 2,02 kg |
| WYDAJNOŚĆ PRODUKTU | |
|---|---|
| C - Nośność dynamiczna | 143 kN |
| C0 - Nośność statyczna | 124 kN |
| Cu - Obciążenie graniczne przy zmęczeniu | 15,1 kN |
| N lim - Prędkość graniczna smarowania olejem | 5500 tr/min |
| N lim - Prędkość graniczna smarowania smarem | 4700 tr/min |
| Tmin - Min czas pracy | -40 °C |
| Tmax - Maks temperatura pracy | 120 °C |

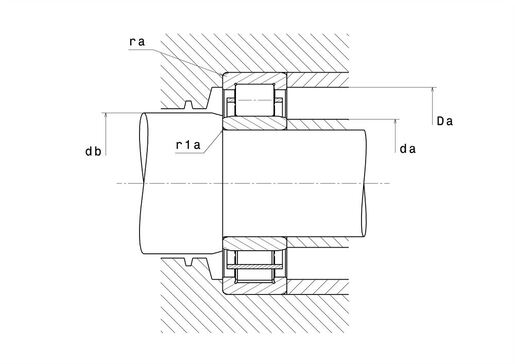

| WYMIARY OTOCZENIA CZĘŚCI | |
|---|---|
| da min - Minimalna średnica ramienia IR | 61 mm |
| da max - Maksymalna średnica kołnierza wału | 69 mm |
| db min - Minimalna średnica pierścienia wewnętrznego GO | 73 mm |
| Da max - Maksymalna średnica ramienia OR | 119 mm |
| ra max - Maksymalny promień zaokrąglenia | 2 mm |
| r1a - Max promień zaaokrąglenia | 2 mm |
