Dane techniczne

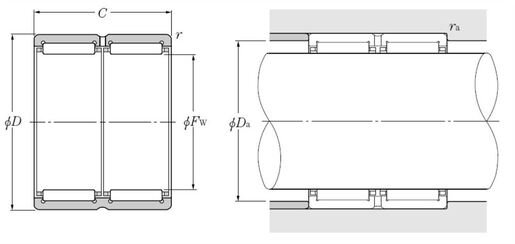

Skontaktuj się z nami| WYMIARY PRODUKTU | | Marka | NTN |
| Fw - średnica pod rolkami | 100 mm |
| D - Średnica zewnętrzna | 120 mm |
| C - Szerokość pierścienia cienkościennego lub zewnętrznego | 63 mm |
| rs - Minimalny promień zaokrąglenia | 1,1 mm |
| Otwór smarowania na pierścienia zewnętrznego | Tak |
| k - Średnica otworu | 3,5 mm |
| Klasa luzu promieniowego | CN |
| Klasa dokładności | P0 |
| Waga | 1,2 kg |
| WYDAJNOŚĆ PRODUKTU | | Cr - Ocena obciążenia dynamicznego | 169 kN |
| C0r - Ocena obciążenia statycznego | 400 kN |
| Nlim - Prędkość graniczna smarowania smarem | 2700 tr/min |
| Nlim - Prędkość graniczna smarowania olejem | 4000 tr/min |
| Tmin - Min czas pracy | -20 °C |
| Tmax - Maks temperatura pracy | 120 °C |
| CZĘSTOTLIWOŚCI ŁOŻYSK | | BPFO - Częstotliwość własna B.E. (60 rpm) | 15,962 Hz |
| BPFI - Częstotliwość własna B.I. (60 rpm) | 18,038 Hz |
| FTF - Częstotliwość własna kosza (60 rpm) | 0,469 Hz |
| BSF - Częstotliwość własna elementów tocznych (60 rpm) | 16,324 Hz |
| WYMIARY OTOCZENIA CZĘŚCI | | Da max - Maksymalna średnica ramienia OR | 113,5 mm |
| ras max - Maksymalny promień zaokrąglenia wału i obudowy | 1 mm |
