SNCD526 - SNR

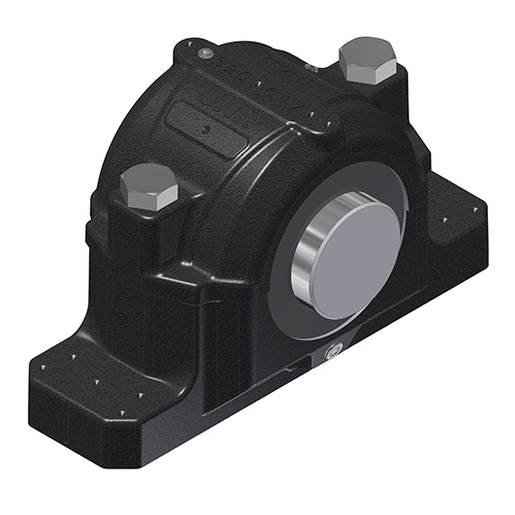

SNCD526

Oprawa dzielona do łożysk na tulei wciąganej, z żeliwa sferoidalnego, do smarowania smarem

Dzielone oprawy SN z żeliwa szarego lub sferoidalnego z różnymi opcjami uszczelnienia.

Do pobrania

Dane techniczne

Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

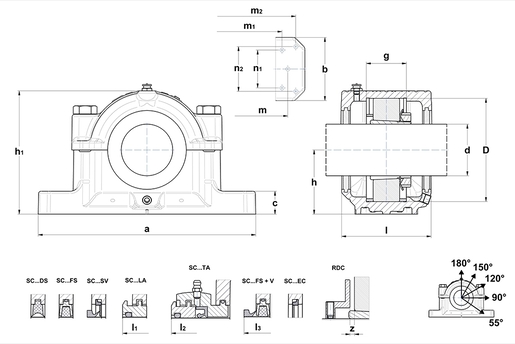

WYMIARY PRODUKTU

d 115 mm
fixation holes MH1 (D1) 28 mm
fixation holes MH2 (D2) 22 mm
a 445 mm
b 130 mm
c 50 mm
g 90 mm
h 150 mm
h1 290 mm
l 190 mm
l1 207 mm
l2 269 mm
l3 221
m 380 mm
distance punches additional holes (m1) 370 mm
distance punches additional holes (width) (n1) 80 mm
distance punches dowel pins (m2) 414 mm
distance punches dowel pins (width) (n2) 92 mm
D 230 mm
distance RDC/bearing (z) 4 mm
początkowa ilość smaru 1600 cm³
średnica kołków ustalających 8 mm
distance blind hole bottom pins (m3) 302 mm
Marka SNR
Product classification image

SEALINGS AND COVER

uszczelka DS SC 526 DS
uszczelka LA SC 526 LA
uszczelka FS SC 526 FS
uszczelka TA SC 526 TA
uszczelka SV SC 526 SV
pokrywa końcowa EC SC226-526EC
opcja pierścień typu "V" V120A

BREAKING LOADS

P 0° 1908 kN
P 55° 1620 kN
P 90° 972 kN
P 120° 738 kN
P 150° 648 kN
P 180° 810 kN

SKŁADNIKI POWIĄZANE - OGÓLNE

New Designation of housing SNCD226-526-
Tarcza regulująca RDC526

KOMPONENTY POWIĄZANE - OPCJA 1

łożysko 22226K
tuleja wciągana H 3126
Pierścień mocujący (2x) FR230x13x6

KOMPONENTY POWIĄZANE - OPCJA 2

łożysko 23226K
tuleja wciągana H 2326
Pierścień mocujący (2x) FR230x5x6
