SNOE220CAF

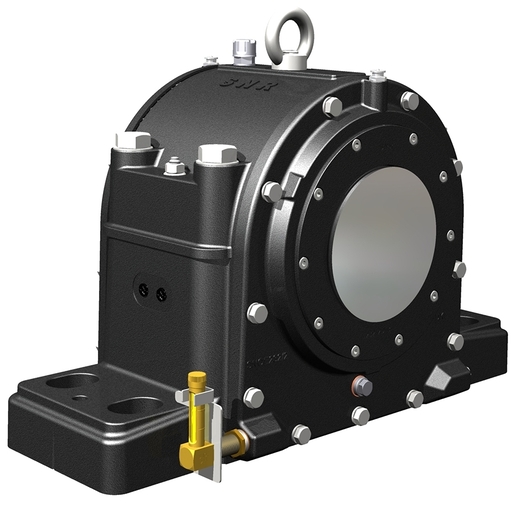

Żeliwna oprawa dzielona do łożysk baryłkowych z otworem cylindrycznym, do smarowania olejem

Dzielone oprawy stojące z żeliwa szarego lub sferoidalnego do wałów przelotowych i nieprzelotowych.

Do pobrania

Plik 3D

Dane techniczne

Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

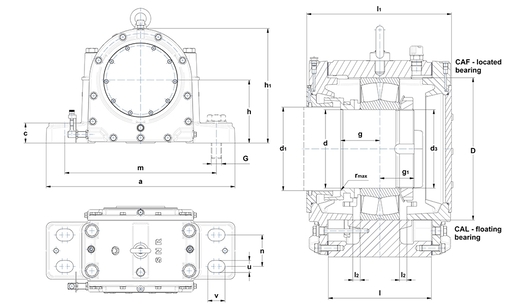

WYMIARY PRODUKTU

d - Średnica wału 100 mm
d1 - Średnica wylotu wału duża 110 mm
d3 - Gwint na wale M100x2
a - Długość obudowy 490 mm
b - Szerokość stopy obudowy 160 mm
c - Szerokość stopy obudowy 50 mm
g - Odległość dużego ramienia wału od środka łożyska 60 mm
g1 - Distance small shaft shoulder to bearing center 45 mm
h - Wysokość środka łożyska 150 mm
h1 - Wysokość obudowy 270 mm
l - Obudowa w połowie szerokości 170 mm
l1 - Szerokość obudowy nad osłonami 253 mm
l2 - Dystans pływający (x2) 0 mm
m - Odległość otworu montażowego (długość) 400 mm
n - Odległość otworu montażowego (szerokość) 80 mm
u - Otwór montażowy (szerokość) 30 mm
v - Otwór montażowy (długość) 45 mm
r - Maksymalny promień ramienia wału 2,5 mm
D - Średnica gniazda łożyska 180 mm
Poziom oleju 55-65 mm
Ilość oleju 1700 cm³
Waga 58 kg
Materiał obudowy grey cast
Marka SNR
Product classification image

SKŁADNIKI POWIĄZANE - OGÓLNE

Łożysko 22220
Nakrętka KM 20
Podkładka blokująca MB 20

KOMPONENTY POWIĄZANE - OPCJA

Paski filcowe (opcjonalne) 9x7,5x428

WKRĘTY

G - Śruby mocujące M24
Zalecane momenty dokręcania śrub mocujących 440 N-m
Śruby łączące M20
Zalecane momenty dokręcania śrub łączących 260 N-m
Śruby z uchem M16
