SNOE248-2DCBL - SNR

SNOE248-2DCBL

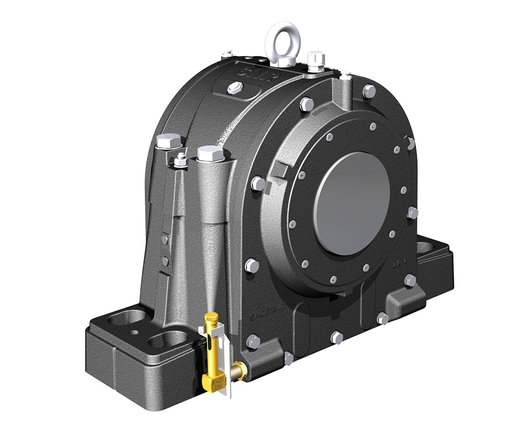

Oprawa dzielona do łożysk baryłkowych z otworem cylindrycznym, z żeliwa sferoidalnego, do smarowania olejem

Dzielone oprawy stojące z żeliwa szarego lub sferoidalnego do wałów przelotowych i nieprzelotowych.

Do pobrania

Dane techniczne

Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

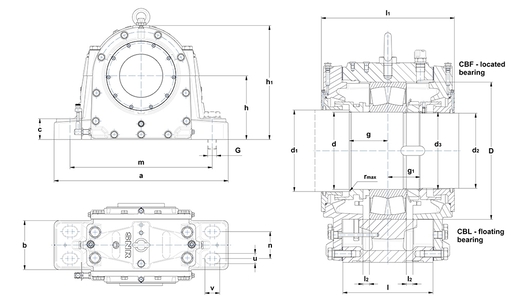

WYMIARY PRODUKTU

d 240 mm
d1 260 mm
d2 235 mm
d3 TR240x4
a 980 mm
b 280 mm
c 120 mm
g 120 mm
g1 100 mm
h 340 mm
h1 615 mm
l 300 mm
l1 404 mm
l2 16 mm
m 820 mm
n 165 mm
u 48 mm
v 70 mm
r max 4 mm
D 440 mm
poziom oleju 100-125 mm
Ilość oleju 10000 cm³
Waga 444 kg
New Material of Housing ductile cast
Marka SNR
Product classification image

SKŁADNIKI POWIĄZANE - OGÓLNE

łożysko 22248
Nakrętka HM 48 T
Podkładka blokująca MB 48

KOMPONENTY POWIĄZANE - OPCJA

Paski filcowe (opcjonalne) 11x14x1012

WKRĘTY

Śruby mocujące (g) M42
zalecane momenty dokręcania śrub mocujących 2040 N-m
śruby łączące M36
zalecane momenty dokręcania śrub łączących 1520 N-m
Śruby z uchem M24
