Oprawa żeliwna, łożysko kulkowe z wkrętami mocującymi, uszczelka labiryntowa, do aplikacji o wysokich temperaturach.

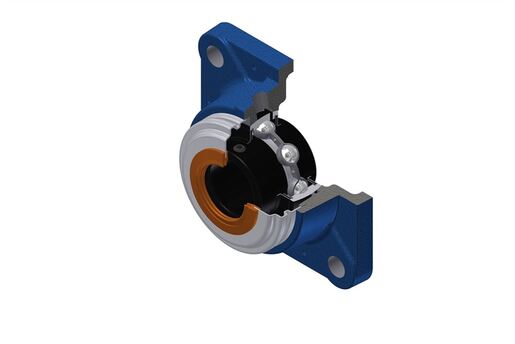

Na rysunku przedstawiono zespoły łożyskowe kołnierzowe z otwartą pokrywą. Wybrany przez Ciebie produkt wyposażony jest w zamkniętą pokrywę.
Zespoły łożyskowe samonastawne są dostępne w oprawach o różnym typie montażu wykonanych z żeliwa, stali nierdzewnej lub plastiku.
Plik 3D
Dane techniczne

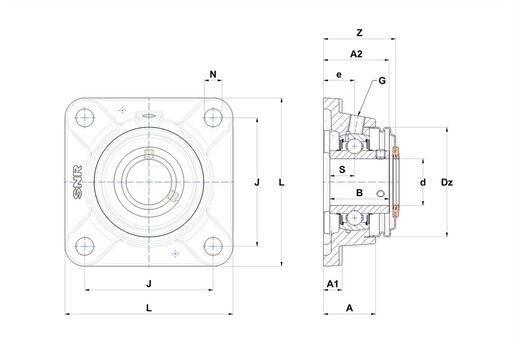

| WYMIARY PRODUKTU | |
|---|---|
| Marka | SNR |
| A - Wysokość obudowy | 44 mm |
| A1 - Wysokość stopy obudowy / wysokość kołnierza | 13 mm |
| A2 - Całkowita wysokość od powierzchni montażowej | 60,6 mm |
| B - Szerokość Pierścienia Wewnętrznego | 51,6 mm |
| d - Średnica wału | 50 mm |
| Dz - średnica zewnętrzna pokrywy | 100 mm |
| e - Odległość powierzchni montażowej od środka łożyska | 28 mm |
| G - Smarownica | R1/8" |
| J - Odległość otworów montażowych | 111 mm |
| L - Szerokość / średnica obudowy | 143 mm |
| N - Wymiar otworu montażowego | 18 mm |
| S - Odległość czoła do środka łożyska | 19 mm |
| Z - Szerokość nad pokrywami | 63,3 mm |
| WYDAJNOŚĆ PRODUKTU | |
|---|---|
| C - Ocena nośności dynamicznej | 35,1 kN |
| C0 - Ocena nośności statycznej | 23,2 kN |
| Minimalna temperatura pracy | -20 °C |
| Maksymalna temperatura pracy | 200 °C |
| INNE FUNKCJE | |
|---|---|
| Waga | 2,653 kg |
| Zalecane momenty dokręcania dla zestawu śrub | 22 N-m |
