UCFEX09-28 - SNR

UCFEX09-28

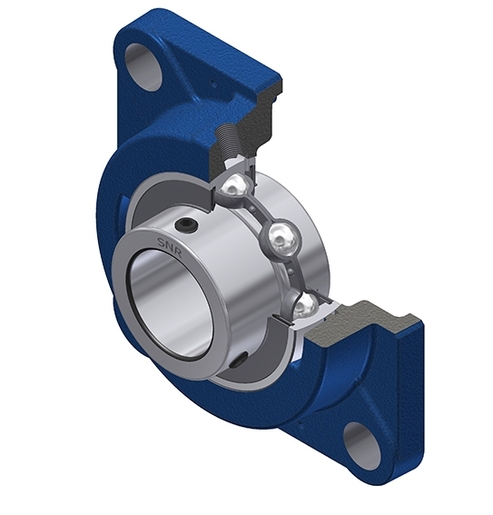

Oprawa żeliwna, łożysko kulkowe z wkrętami mocującymi, uszczelka z odrzutnikiem

Zespoły łożyskowe samonastawne są dostępne w oprawach o różnym typie montażu wykonanych z żeliwa, stali nierdzewnej lub plastiku.

Do pobrania

Dane techniczne

KitTen kit zawiera następującą(e) referencję(e) - UCX09-28G2 - FEX09
Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

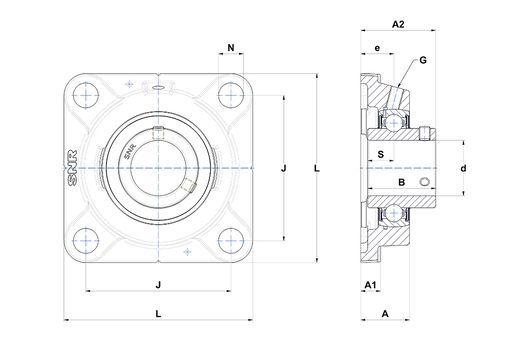

WYMIARY PRODUKTU

A - Wysokość obudowy 39,7 mm
A1 - Wysokość stopy obudowy / wysokość kołnierza 14,3 mm
A2 - Całkowita wysokość od powierzchni montażowej 60,5 mm
B - Szerokość Pierścienia Wewnętrznego 51,6 mm
d - Średnica wału 44,45 mm
e - Odległość powierzchni montażowej od środka łożyska 27,9 mm
G - Smarownica R1/8"
J - Odległość otworów montażowych 111 mm
L - Szerokość / średnica obudowy 142,9 mm
N - Wymiar otworu montażowego 18 mm
S - Dystans od czoła pierścienia wewnętrznego do osi bieżni 19 mm
Marka SNR
Product classification image

WYDAJNOŚĆ PRODUKTU

C - Ocena nośności dynamicznej 35,1 kN
C0 - Ocena nośności statycznej 23,2 kN
Minimalna temperatura pracy -20 °C
Maksymalna temperatura pracy 100 °C

INNE FUNKCJE

Waga 2,75 kg
Zalecane momenty dokręcania dla zestawu śrub 16,8 N-m
