UKF213HN - SNR

UKF213HN

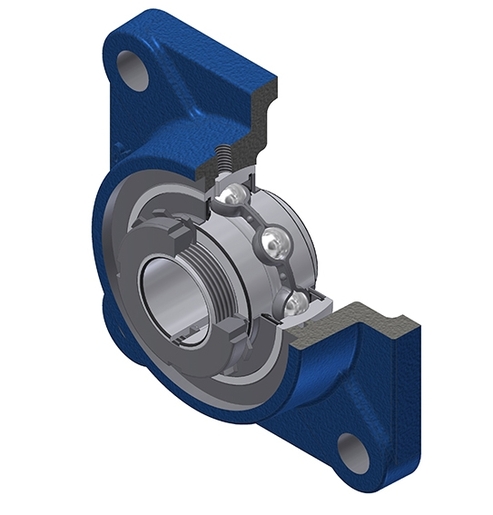

Oprawa żeliwna, łożysko kulkowe z tuleją wciąganą, uszczelka z odrzutnikiem

Zespoły łożyskowe samonastawne są dostępne w oprawach o różnym typie montażu wykonanych z żeliwa, stali nierdzewnej lub plastiku.

Do pobrania

Dane techniczne

KitTen kit zawiera następującą(e) referencję(e) - UK213G2H - F213N
Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

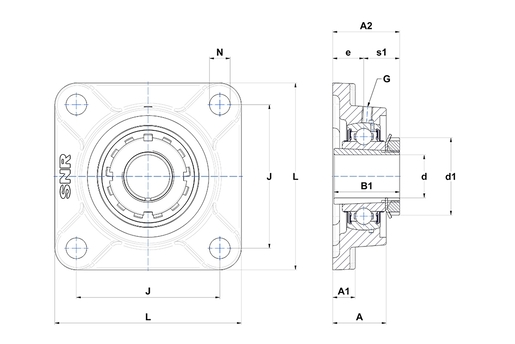

WYMIARY PRODUKTU

A - Wysokość obudowy 50 mm
A1 - Wysokość stopy obudowy / wysokość kołnierza 22 mm
A2 - Całkowita wysokość od powierzchni montażowej 62 mm
B - Szerokość Pierścienia Wewnętrznego 36 mm
B1 - Szerokość całkowita IR (z ekscent. kołnierzem blokującym / tuleją ciąganej) 65 mm
d - Średnica wału 60 mm
d1 - zewnętrzna średnica mimośrodu. Zamek. kołnierz / nakrętka tulei wciąganej 85 mm
e - Odległość powierzchni montażowej od środka łożyska 30 mm
G - Smarownica M6x1
J - Odległość otworów montażowych 149 mm
L - Szerokość / średnica obudowy 187 mm
N - Wymiar otworu montażowego 19 mm
s1 - Nakrętka dystansowa do środka bieżni łożyska 32 mm
Marka SNR
Product classification image

WYDAJNOŚĆ PRODUKTU

C - Ocena nośności dynamicznej 57,2 kN
C0 - Ocena nośności statycznej 40 kN
Minimalna temperatura pracy -20 °C
Maksymalna temperatura pracy 100 °C

INNE FUNKCJE

Waga 5,5 kg
Oznaczenie tulei wciąganej H2313
