UKFE207HCO - SNR

UKFE207HCO

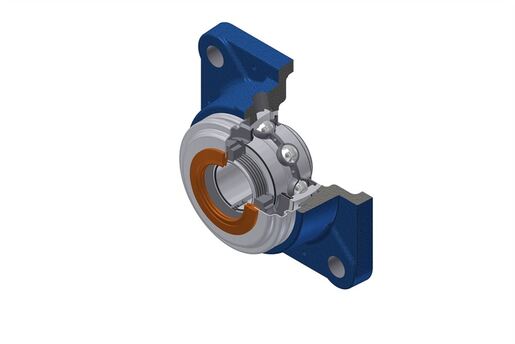

Oprawa żeliwna, łożysko kulkowe z tuleją wciąganą, uszczelka z odrzutnikiem.

Odchylenie od rysunku: W przypadku niektórych rozmiarów (dotyczy łożysk samonastawnych z tuleja wciągną), łożysko samonastawne może wystawać poza powierzchnię podstawę obudowy.

Zespoły łożyskowe samonastawne są dostępne w oprawach o różnym typie montażu wykonanych z żeliwa, stali nierdzewnej lub plastiku.

Do pobrania

Plik 3D

Dane techniczne

KitTen kit zawiera następującą(e) referencję(e) - UK207G2H - SCO207-30 - FE207N
Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami

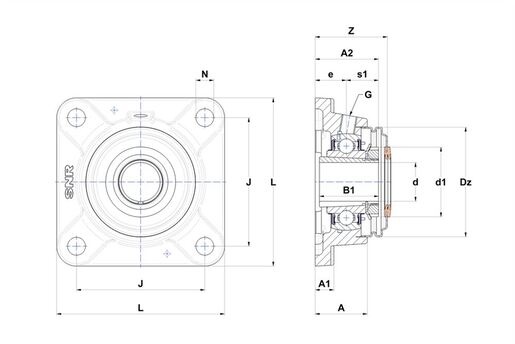

WYMIARY PRODUKTU
MarkaSNR
A - Wysokość obudowy36 mm
A1 - Wysokość stopy obudowy / wysokość kołnierza12,5 mm
A2 - Całkowita wysokość od powierzchni montażowej43,5 mm
B - Szerokość Pierścienia Wewnętrznego27 mm
B1 - Szerokość całkowita Pierścień wewnętrzny43 mm
d - Średnica wału30 mm
d1 - zewnętrzna średnica mimośrodu. Zamek. kołnierz / nakrętka tulei wciąganej52 mm
Dz - średnica zewnętrzna pokrywy80 mm
e - Odległość powierzchni montażowej od środka łożyska21 mm
G - SmarownicaR1/8"
J - Odległość otworów montażowych92 mm
L - Szerokość / średnica obudowy118 mm
N - Wymiar otworu montażowego14 mm
Z - Szerokość nad pokrywami50,7 mm
Product classification image
WYDAJNOŚĆ PRODUKTU
C - Ocena nośności dynamicznej25,7 kN
C0 - Ocena nośności statycznej15,2 kN
Minimalna temperatura pracy-20 °C
Maksymalna temperatura pracy100 °C
INNE FUNKCJE
Waga1,668 kg
Oznaczenie tulei wciąganejH2307
