UKFE216-43H - SNR

UKFE216-43H

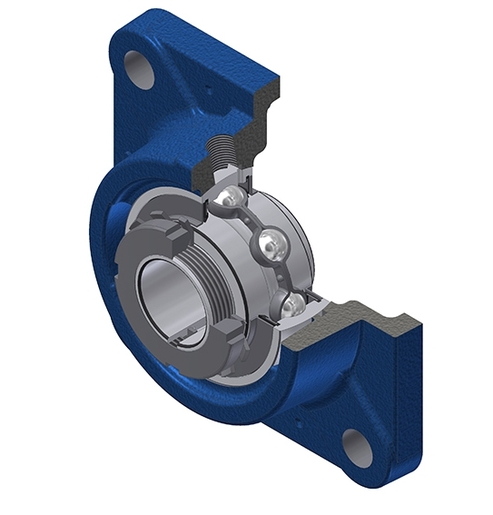

Oprawa żeliwna, łożysko kulkowe z tuleją wciąganą, uszczelka z odrzutnikiem.

Odchylenie od rysunku: W przypadku niektórych rozmiarów (dotyczy łożysk samonastawnych z tuleja wciągną), łożysko samonastawne może wystawać poza powierzchnię podstawę obudowy.

Zespoły łożyskowe samonastawne są dostępne w oprawach o różnym typie montażu wykonanych z żeliwa, stali nierdzewnej lub plastiku.

Do pobrania

Dane techniczne

KitTen kit zawiera następującą(e) referencję(e) - UK216G2H-43 - FE216
Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

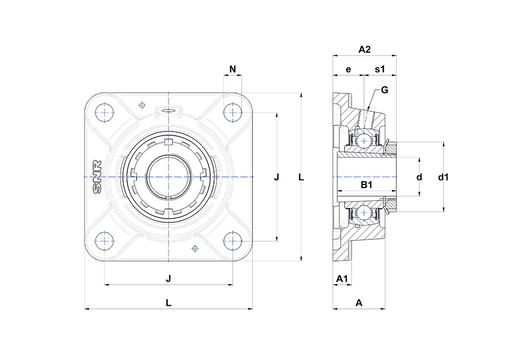

WYMIARY PRODUKTU

A - Wysokość obudowy 61 mm
A1 - Wysokość stopy obudowy / wysokość kołnierza 20 mm
A2 - Całkowita wysokość od powierzchni montażowej 80,3 mm
B - Szerokość Pierścienia Wewnętrznego 44 mm
B1 - Szerokość całkowita IR (z ekscent. kołnierzem blokującym / tuleją ciąganej) 78 mm
d - Średnica wału 68,263 mm
d1 - zewnętrzna średnica mimośrodu. Zamek. kołnierz / nakrętka tulei wciąganej 105 mm
e - Odległość powierzchni montażowej od środka łożyska 41,3 mm
G - Smarownica R1/8"
J - Odległość otworów montażowych 153 mm
L - Szerokość / średnica obudowy 197 mm
N - Wymiar otworu montażowego 23 mm
s1 - Nakrętka dystansowa do środka bieżni łożyska 39 mm
Marka SNR
Product classification image

WYDAJNOŚĆ PRODUKTU

C - Ocena nośności dynamicznej 72,5 kN
C0 - Ocena nośności statycznej 54,2 kN
Minimalna temperatura pracy -20 °C
Maksymalna temperatura pracy 100 °C

INNE FUNKCJE

Waga 7,51 kg
Oznaczenie tulei wciąganej H2316-43
