UKFLE207H - SNR

UKFLE207H

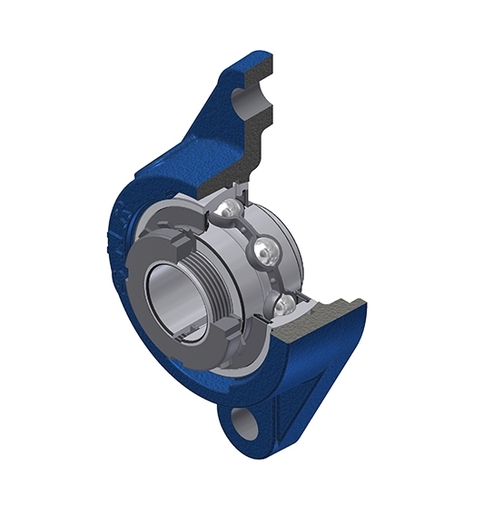

Oprawa żeliwna, łożysko kulkowe z tuleją wciąganą, uszczelka z odrzutnikiem.

Odchylenie od rysunku: W przypadku niektórych rozmiarów (dotyczy łożysk samonastawnych z tuleja wciągną), łożysko samonastawne może wystawać poza powierzchnię podstawę obudowy.

Zespoły łożyskowe samonastawne są dostępne w oprawach o różnym typie montażu wykonanych z żeliwa, stali nierdzewnej lub plastiku.

Do pobrania

plik CAD

Dane techniczne

KitTen kit zawiera następującą(e) referencję(e) - UK207G2H - FLE207
Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

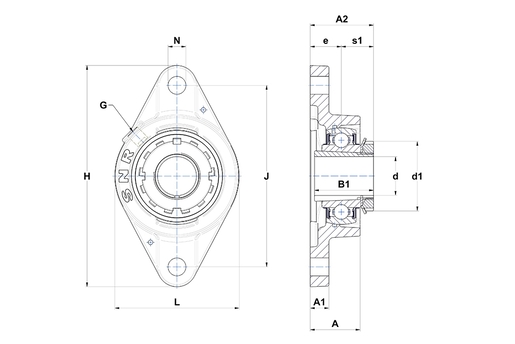

WYMIARY PRODUKTU

A 33,7 mm
A1 12,5 mm
A2 43,5 mm
B 27 mm
B1 43 mm
d 30 mm
d1 52 mm
e 21 mm
G R1/8"
H 155 mm
J 130 mm
L 92 mm
N 14 mm
s1 22,5 mm
Marka SNR
Product classification image

WYDAJNOŚĆ PRODUKTU

C 25,7 kN
C0 15,2 kN
T min. -20 °C
T max. 100 °C

INNE FUNKCJE

Waga 1,24 kg
Adapter sleeve reference H2307
