UKFLE213H - SNR

UKFLE213H

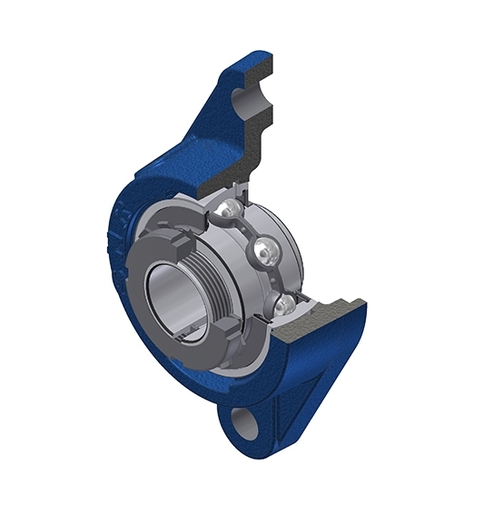

Oprawa żeliwna, łożysko kulkowe z tuleją wciąganą, uszczelka z odrzutnikiem.

Odchylenie od rysunku: W przypadku niektórych rozmiarów (dotyczy łożysk samonastawnych z tuleja wciągną), łożysko samonastawne może wystawać poza powierzchnię podstawę obudowy.

Zespoły łożyskowe samonastawne są dostępne w oprawach o różnym typie montażu wykonanych z żeliwa, stali nierdzewnej lub plastiku.

Do pobrania

plik CAD

Dane techniczne

KitTen kit zawiera następującą(e) referencję(e) - UK213G2H - FLE213
Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

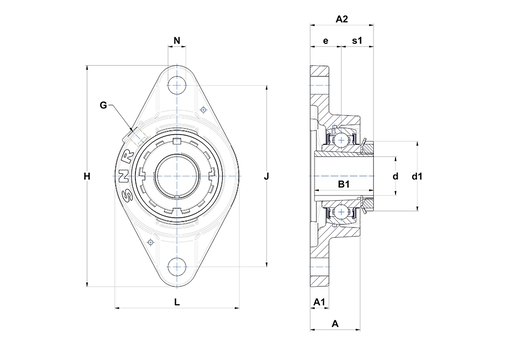

WYMIARY PRODUKTU

A 57 mm
A1 18 mm
A2 70 mm
B 36 mm
B1 65 mm
d 60 mm
d1 85 mm
e 38 mm
G R1/8"
H 258 mm
J 216 mm
L 160 mm
N 21 mm
s1 32 mm
Marka SNR
Product classification image

WYDAJNOŚĆ PRODUKTU

C 57,2 kN
C0 40 kN
T min. -20 °C
T max. 100 °C

INNE FUNKCJE

Waga 5,62 kg
Adapter sleeve reference H2313
