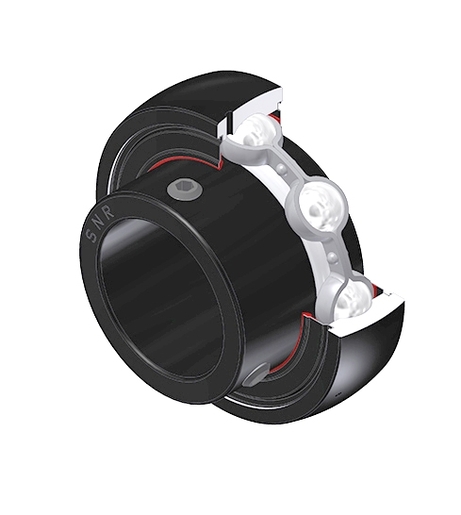

US206-18G2T20 - SNR

US206-18G2T20

Sferyczna średnica zewnętrzna, mocowanie przez wkręty mocujące, uszczelka z pojedynczą wargą, do aplikacji o wysokich temperaturach

Łożyska samonastawne są oferowane z różnymi akcesoriami mocującymi ułatwiającymi montaż

Do pobrania

Plik 3D

Dane techniczne

Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

WYMIARY PRODUKTU

B - Szerokość Pierścienia Wewnętrznego 30 mm
C - Szerokość pierścienia zewnętrznego 16 mm
C1 - Odległość środka OR do środka strefy smarowania 5 mm
d - Średnica wału 28,575 mm
D - Średnica zewnętrzna OR 62 mm
G - Ustaw rozmiar śruby 1/4-28UNF
m - Odległość do śruby ustalającej 6 mm
r - Pierścień wewnętrzny promienia 0.6
S - Dystans od czoła pierścienia wewnętrznego do osi bieżni 8 mm
SW - Rozmiar klucza 3,175 mm
Marka SNR
Product classification image

WYDAJNOŚĆ PRODUKTU

C - Ocena nośności dynamicznej 19,5 kN
C0 - Ocena nośności statycznej 11,2 kN
Minimalna temperatura pracy -20 °C
Maksymalna temperatura pracy 200 °C

INNE FUNKCJE

Waga 0,28 kg
Zalecane momenty dokręcania dla zestawu śrub 3,7 N-m
