USPA205NT20 - SNR

USPA205NT20

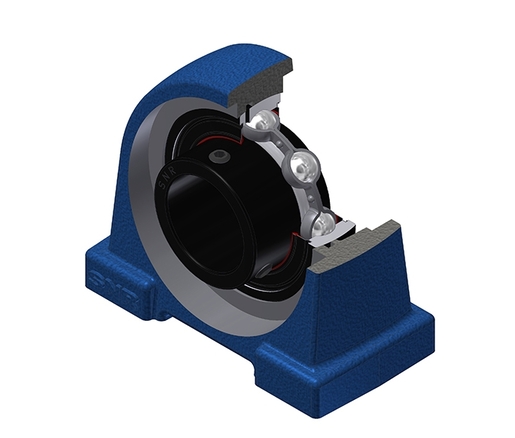

Oprawa żeliwna, łożysko kulkowe z wkrętami mocującymi, uszczelka z pojedynczą wargą, do aplikacji o wysokich temperaturach

Zespoły łożyskowe samonastawne są dostępne w oprawach o różnym typie montażu wykonanych z żeliwa, stali nierdzewnej lub plastiku.

Do pobrania

Dane techniczne

KitTen kit zawiera następującą(e) referencję(e) - US205G2T20 - PA205N
Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

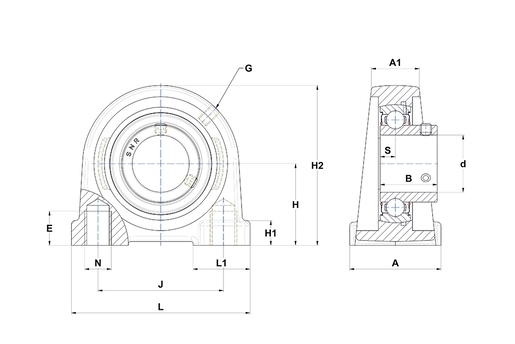

WYMIARY PRODUKTU

A - Szerokość obudowy 38 mm
A1 - Szerokość górnej części obudowy 23 mm
B - Szerokość Pierścienia Wewnętrznego 27 mm
d - Średnica wału 25 mm
E - Głębokość gwintu otworu montażowego 15 mm
G - Smarownica M6x1
H - Odległość podstawy montażowej od kulistej linii środkowej. siedzisko śr. 36,5 mm
H1 - Wysokość stopy obudowy 12 mm
H2 - Wysokość obudowy 72 mm
J - Odległość otworów montażowych 56 mm
L - Długość obudowy 84 mm
L1 - Długość stopy obudowy 27 mm
N - Wymiar otworu montażowego M10
S - Dystans od czoła pierścienia wewnętrznego do osi bieżni 7,5 mm
Marka SNR
Product classification image

WYDAJNOŚĆ PRODUKTU

C - Ocena nośności dynamicznej 14 kN
C0 - Ocena nośności statycznej 7,88 kN
Minimalna temperatura pracy -20 °C
Maksymalna temperatura pracy 200 °C

INNE FUNKCJE

Waga 0,67 kg
Zalecane momenty dokręcania dla zestawu śrub 5,5 N-m
