ZLG 309 AB - SNR

ZLG 309 AB

Żeliwna oprawa na 2 łożyska, do smarowania smarem

Oprawy dla kilku łożysk umożliwiające stosowanie kombinacji różnych łożysk.

Do pobrania

Dane techniczne

KitTen kit zawiera następującą(e) referencję(e) - 6309C3 - NU 309 EG15 C3 - Fl 12 - V-55S
Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

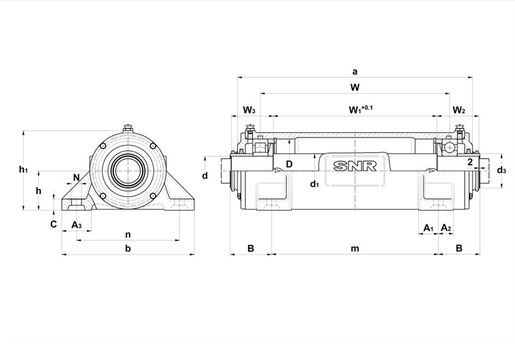

WYMIARY PRODUKTU

d - Średnica wału 45 mm
d1 - Średnica wału między łożyskami 55 mm
d3 - Średnica zewnętrzna tulei 55 mm
a - Długość obudowy 370 mm
b - Szerokość stopy obudowy 210 mm
c - Szerokość stopy obudowy 20 mm
h - Wysokość środka łożyska 70 mm
h1 - Wysokość obudowy 139 mm
m - Odległość otworu montażowego (długość) 250 mm
n - Odległość otworu montażowego (szerokość) 170 mm
N - Średnica otworu montażowego 15 mm
B - Odległość otworu montażowego do stopnia wału 72,5 mm
W - Odległość łożyska 282,5 mm
W1 - Długość wału środkowego 237,5 mm
W2 - Długość prawego końca wału 78,5 mm
A1 - Szerokość stopy (dla ZLG, szerokość wewnętrznej strony otworu) 36 mm
A2 - Szerokość stopy ZLG przy zewnętrznej stronie otworu 26 mm
A3 - Szerokość stopy ZLG 45 mm
D - Średnica gniazda łożyska 100 mm
Waga 16 kg
Materiał obudowy grey cast
Początkowa wartość smaru na stronę 133 cm³
Marka SNR
Product classification image

KOMPONENTY POWIĄZANE - OPCJA

Pierścień O-ring (opcjonalnie) 100x4

WKRĘTY

G - Śruby mocujące M12
Zalecane momenty dokręcania śrub mocujących 65 N-m
Śruby pokrywy M6x25
Zalecane momenty dokręcania śrub pokrywy 7 N-m
