ESF205 - SNR

ESF205

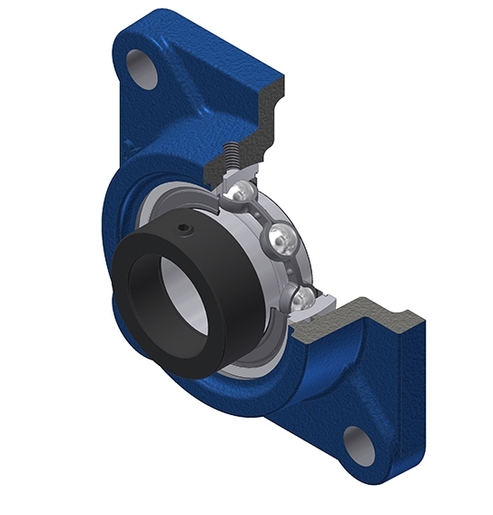

Oprawa żeliwna, łożysko kulkowe z mimośrodowym pierścieniem mocującym, uszczelka z pojedynczą wargą

Zespoły łożyskowe samonastawne są dostępne w oprawach o różnym typie montażu wykonanych z żeliwa, stali nierdzewnej lub plastiku.

Do pobrania

Plik 3D

Dane techniczne

KitTen kit zawiera następującą(e) referencję(e) - ES205G2 - F205
Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami

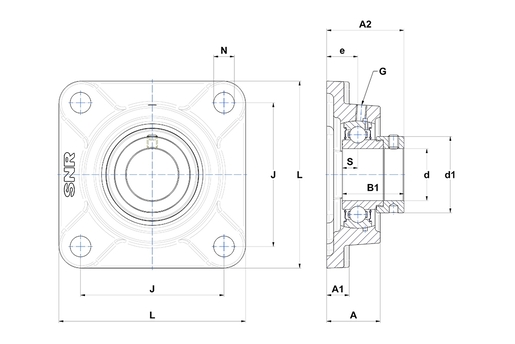

WYMIARY PRODUKTU
MarkaSNR
A - Wysokość obudowy27 mm
A1 - Wysokość stopy obudowy / wysokość kołnierza13 mm
A2 - Całkowita wysokość od powierzchni montażowej39,4 mm
B - Szerokość Pierścienia Wewnętrznego21,4 mm
B1 - Szerokość całkowita Pierścień wewnętrzny30,9 mm
d - Średnica wału25 mm
d1 - zewnętrzna średnica mimośrodu. Zamek. kołnierz / nakrętka tulei wciąganej37,4 mm
e - Odległość powierzchni montażowej od środka łożyska16 mm
G - SmarownicaM6x1
J - Odległość otworów montażowych70 mm
L - Szerokość / średnica obudowy95 mm
N - Wymiar otworu montażowego12 mm
S - Odległość czoła do środka łożyska7,5 mm
Product classification image
WYDAJNOŚĆ PRODUKTU
C - Ocena nośności dynamicznej14 kN
C0 - Ocena nośności statycznej7,88 kN
Minimalna temperatura pracy-20 °C
Maksymalna temperatura pracy100 °C
INNE FUNKCJE
Waga0,78 kg
Zalecane momenty dokręcania dla zestawu śrub5,5 N-m
