ESPA211CCE - SNR

ESPA211CCE

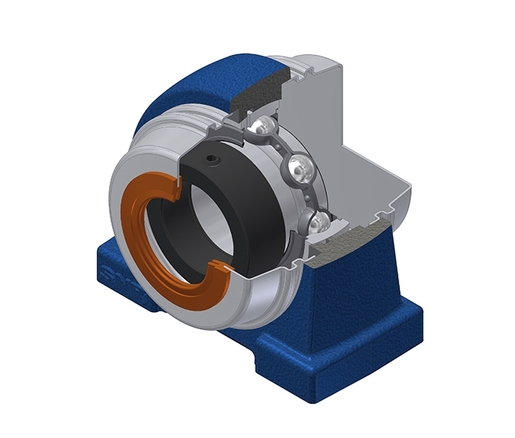

Oprawa żeliwna, łożysko kulkowe z mimośrodowym pierścieniem mocującym, uszczelka z pojedynczą wargą

Zespoły łożyskowe samonastawne są dostępne w oprawach o różnym typie montażu wykonanych z żeliwa, stali nierdzewnej lub plastiku.

Do pobrania

Dane techniczne

KitTen kit zawiera następującą(e) referencję(e) - ES211G2 - SCOE211-55 - SCCE211 - PA211N
Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

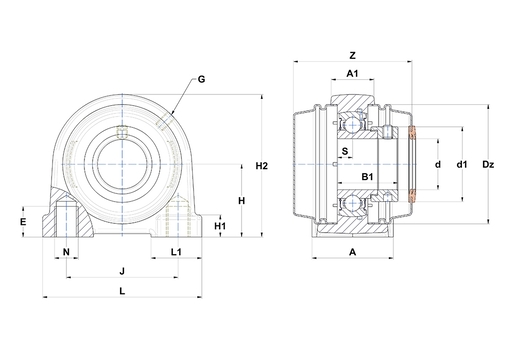

WYMIARY PRODUKTU

A - Szerokość obudowy 66 mm
A1 - Szerokość górnej części obudowy 33 mm
B - Szerokość Pierścienia Wewnętrznego 32,5 mm
d - Średnica wału 55 mm
d1 - zewnętrzna średnica mimośrodu. Zamek. kołnierz / nakrętka tulei wciąganej 74,5 mm
Dz - średnica zewnętrzna pokrywy 110 mm
E - Głębokość gwintu otworu montażowego 25 mm
G - Smarownica M6x1
H - Odległość podstawy montażowej od kulistej linii środkowej. siedzisko śr. 63,5 mm
H1 - Wysokość stopy obudowy 14 mm
H2 - Wysokość obudowy 125 mm
J - Odległość otworów montażowych 104 mm
L - Długość obudowy 140 mm
L1 - Długość stopy obudowy 47 mm
N - Wymiar otworu montażowego M16
S - Dystans od czoła pierścienia wewnętrznego do osi bieżni 12 mm
Z - Szerokość nad pokrywami 103,8 mm
Marka SNR
Product classification image

WYDAJNOŚĆ PRODUKTU

C - Ocena nośności dynamicznej 43,55 kN
C0 - Ocena nośności statycznej 29,2 kN
Minimalna temperatura pracy -20 °C
Maksymalna temperatura pracy 100 °C

INNE FUNKCJE

Waga 3,188 kg
Zalecane momenty dokręcania dla zestawu śrub 22 N-m
