UCFEX14 - SNR

UCFEX14

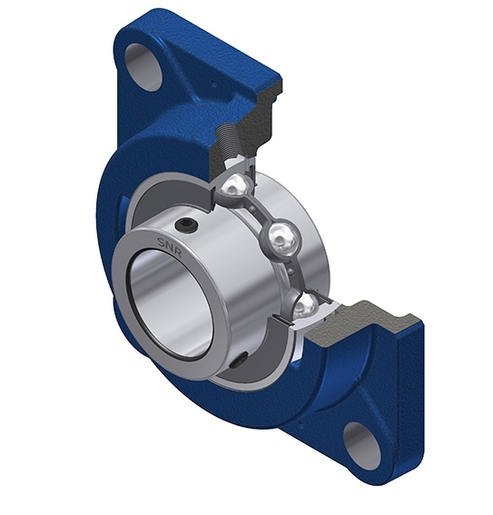

Oprawa żeliwna, łożysko kulkowe z wkrętami mocującymi, uszczelka z odrzutnikiem

Zespoły łożyskowe samonastawne są dostępne w oprawach o różnym typie montażu wykonanych z żeliwa, stali nierdzewnej lub plastiku.

Do pobrania

Dane techniczne

KitTen kit zawiera następującą(e) referencję(e) - UCX14G2 - FEX13-14
Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

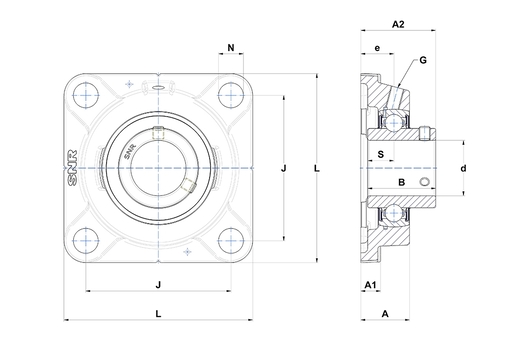

WYMIARY PRODUKTU

A - Wysokość obudowy 52 mm
A1 - Wysokość stopy obudowy / wysokość kołnierza 23 mm
A2 - Całkowita wysokość od powierzchni montażowej 81 mm
B - Szerokość Pierścienia Wewnętrznego 77,8 mm
d - Średnica wału 70 mm
e - Odległość powierzchni montażowej od środka łożyska 36,5 mm
G - Smarownica R1/8"
J - Odległość otworów montażowych 152,4 mm
L - Szerokość / średnica obudowy 196,5 mm
N - Wymiar otworu montażowego 23 mm
S - Dystans od czoła pierścienia wewnętrznego do osi bieżni 33,3 mm
Marka SNR
Product classification image

WYDAJNOŚĆ PRODUKTU

C - Ocena nośności dynamicznej 66 kN
C0 - Ocena nośności statycznej 49,5 kN
Minimalna temperatura pracy -20 °C
Maksymalna temperatura pracy 100 °C

INNE FUNKCJE

Waga 7 kg
Zalecane momenty dokręcania dla zestawu śrub 33 N-m
