UKFE208H - SNR

UKFE208H

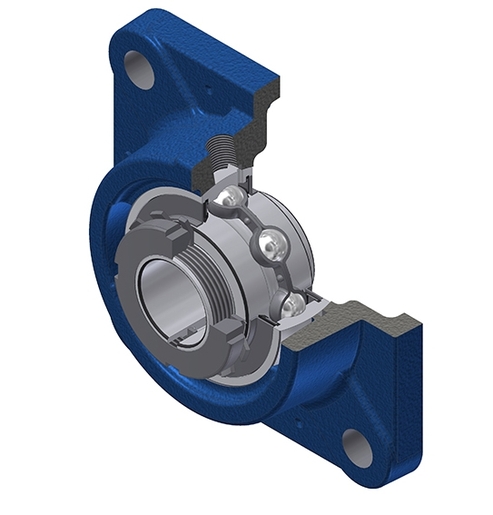

Oprawa żeliwna, łożysko kulkowe z tuleją wciąganą, uszczelka z odrzutnikiem.

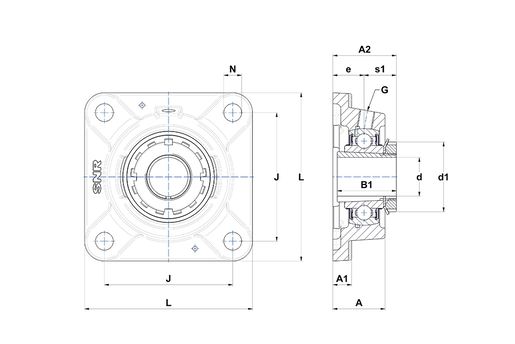

Odchylenie od rysunku: W przypadku niektórych rozmiarów (dotyczy łożysk samonastawnych z tuleja wciągną), łożysko samonastawne może wystawać poza powierzchnię podstawę obudowy.

Zespoły łożyskowe samonastawne są dostępne w oprawach o różnym typie montażu wykonanych z żeliwa, stali nierdzewnej lub plastiku.

Do pobrania

plik CAD

Dane techniczne

KitTen kit zawiera następującą(e) referencję(e) - UK208G2H - FE208
Aby dodać produkt do koszyka MUSISZ SIĘ ZALGOWAĆ
Skontaktuj się z nami
Specyfikacja

WYMIARY PRODUKTU

A 39,5 mm
A1 13 mm
A2 48,5 mm
B 29 mm
B1 46 mm
d 35 mm
d1 58 mm
e 24 mm
G R1/8"
J 101,5 mm
L 130 mm
N 14 mm
s1 24,5 mm
Marka SNR
Product classification image

WYDAJNOŚĆ PRODUKTU

C 29,6 kN
C0 18,2 kN
T min. -20 °C
T max. 100 °C

INNE FUNKCJE

Waga 2,11 kg
Adapter sleeve reference H2308
